[기술 리포트] LCD 패널 수리의 핵심, TAB/COF 본딩(Bonding)은 어떻게 이루어질까요?

수리 공정 전격 공개!

안녕하세요. 씨앤씨입니다.

지난 포스팅에서는 DID 및 LCD 디스플레이에서 발생하는 화면 줄생김(Line Defect)의 주요 원인과 TAB/IC Bonding 수리의 필요성에 대해 알아보았습니다.

이번 포스팅에서는 실제 수리 현장에서 어떤 과정을 거쳐 손상된 패널이 복원되는지 TAB/COF Bonding 수리 프로세스를 상세히 소개해 드리겠습니다.

고가의 디스플레이 장비를 맡기시는 고객분들께서 가장 궁금해하시는 부분이 바로 "실제로 어떻게 수리하는가?"입니다.

오늘은 씨앤씨의 정밀 수리 과정을 투명하게 공개해 보겠습니다.

---



현미경, 계측기, 오실로스코프를 이용하여 불량 위치를 분석하는 엔지니어 모습

---

STEP 01. 진단 및 제거 (Inspection & Removal)

수리의 첫 단계는 정확한 진단입니다.

아무리 뛰어난 장비가 있더라도 불량 원인을 정확하게 찾지 못하면 완벽한 수리가 불가능합니다.

손상 부위 분석

전문 엔지니어는 다음 항목을 정밀 분석합니다.

✔ TAB 단선 여부

✔ COF(Chip On Film) 손상 여부

✔ IC 접촉 상태

✔ PCB 신호 이상 여부

✔ 유리 기판 손상 여부

정밀 계측 장비를 통해 실제 불량 위치를 확인한 후 수리 범위를 결정합니다.

손상된 COF 제거

불량이 확인된 TAB 또는 COF를 제거합니다.

이 과정에서 패널 유리에 손상이 발생하면 복구가 어려워지기 때문에 매우 높은 숙련도가 요구됩니다.

---



미세 장비를 사용하여 불량 COF를 제거하는 모습

---

STEP 02. 전처리 공정 (Pre-Bonding Process)

본딩 품질을 결정하는 가장 중요한 준비 단계입니다.

Panel Cleaning

기존 접착제 잔여물과 이물질을 제거합니다.

미세 먼지 하나만 있어도 접촉 불량이 발생할 수 있기 때문에 클린룸 수준의 환경에서 작업이 진행됩니다.

ACF 필름 부착

ACF(Anisotropic Conductive Film)는 TAB 수리의 핵심 소재입니다.

ACF는 압착 시 수직 방향으로만 전류가 흐르도록 설계된 특수 필름입니다.

이를 통해 수백 개 이상의 회로를 동시에 연결할 수 있습니다.

---



정밀 장비를 이용해 ACF를 부착하는 클로즈업 장면

---

STEP 03. 본딩 공정 (Main Bonding Process)

TAB 수리 기술의 핵심 단계입니다.

정밀 Alignment

현미경 카메라를 통해

유리 기판 회로와 COF 단자를

1:1로 정밀 정렬합니다.

회로 간격은 머리카락보다 훨씬 얇기 때문에 오차 허용 범위는 극히 제한적입니다.

TAB Bonding

정확한 온도와 압력을 이용해 COF를 압착합니다.

온도가 낮으면 접착 불량

온도가 높으면 회로 손상

압력이 부족하면 접촉 불량

압력이 과하면 유리 기판 손상

이 발생할 수 있기 때문에 장비 세팅이 매우 중요합니다.

---



고온·고압 Bonding 장비가 COF를 압착하는 모습

---

STEP 04. 최종 검사 (Final Inspection)

수리가 완료되었다고 바로 출고하지 않습니다.

철저한 품질 검증을 거칩니다.

현미경 검사

✔ Bonding 상태 확인

✔ 회로 정렬 확인

✔ 기포 발생 여부 확인

✔ 압착 상태 확인

전기적 검사

✔ 신호 전달 상태

✔ IC 동작 상태

✔ 화면 출력 상태

✔ 노이즈 발생 여부

장시간 에이징 테스트

실제 사용 환경을 가정하여 장시간 동작 테스트를 수행합니다.

---

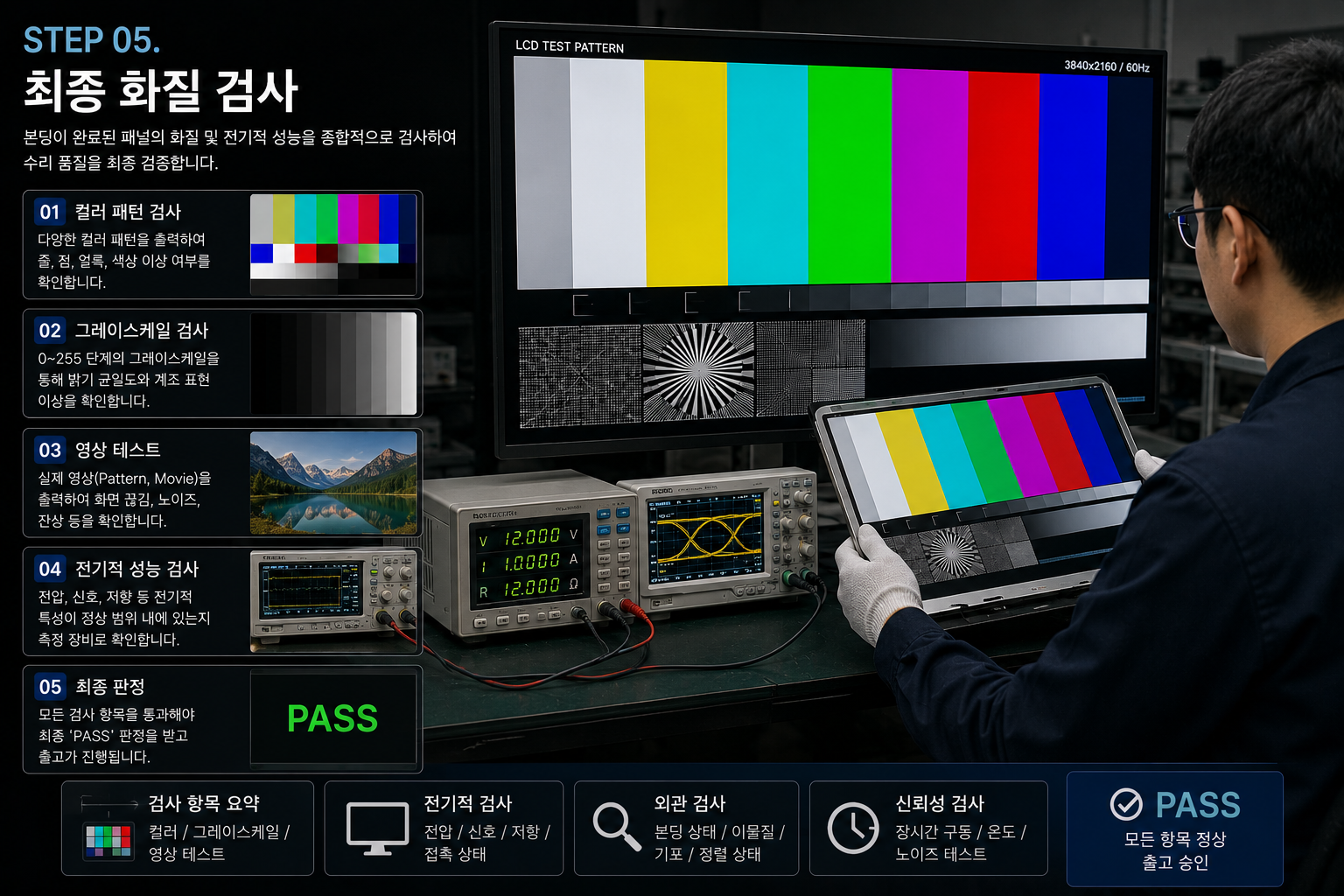

컬러 패턴 및 영상 테스트를 통한 최종 품질 검사

---

한눈에 보는 TAB 수리 프로세스

진단

↓

COF 제거

↓

Cleaning

↓

ACF 부착

↓

Alignment

↓

Bonding

↓

검사

↓

출고

---

왜 전문 Bonding 장비가 필요할까요?

TAB/COF Bonding은 일반 전자제품 수리와 차원이 다릅니다.

0.001mm 수준의 정밀도를 요구하며

전용 Bonding 장비와 클린 환경이 필수적입니다.

따라서 단순한 납땜이나 임시 수리로는 절대 해결되지 않습니다.

---

씨앤씨의 Bonding 수리 강점

✔ 최신 TAB Bonding 장비 보유

✔ DID / LCD 전문 수리 기술

✔ 다양한 제조사 패널 대응

✔ 정밀 계측 장비 운영

✔ 비용 절감형 수리 솔루션 제공

✔ 패널 교체 없이 복원 가능

---

마무리

고가의 DID, 멀티비전, 키오스크, 산업용 LCD 패널.

이제 화면 줄생김이나 노이즈가 발생했다고 해서 무조건 패널 전체를 교체할 필요는 없습니다.

씨앤씨의 전문 TAB/COF Bonding 수리 서비스를 통해 비용은 절감하고 장비 수명은 연장해 보시기 바랍니다.

"정확한 진단과 정밀한 본딩 기술이 패널 수리의 성공을 결정합니다."
